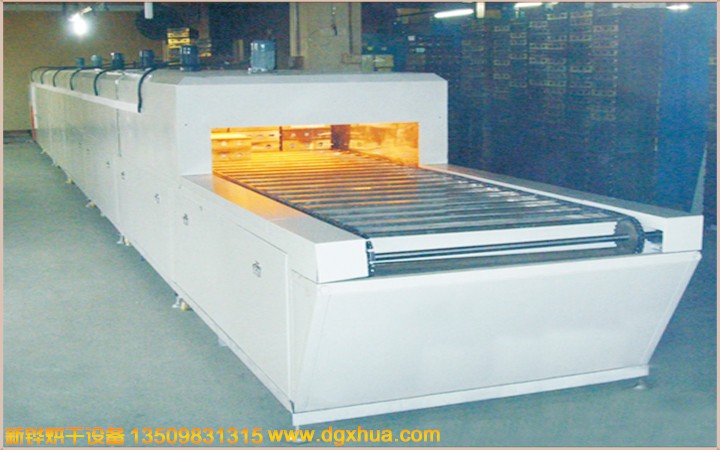

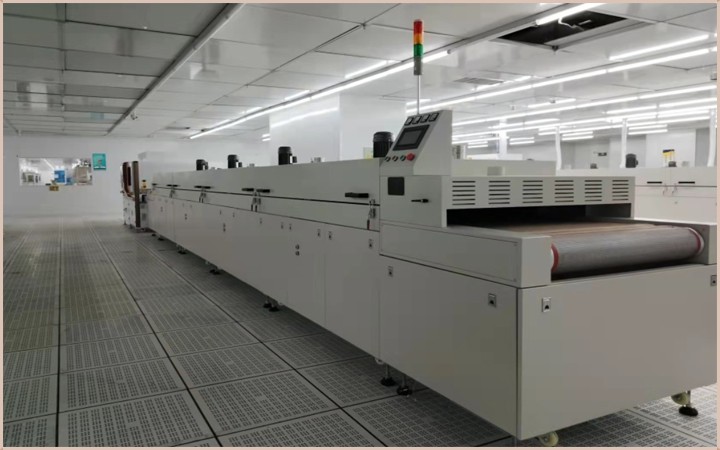

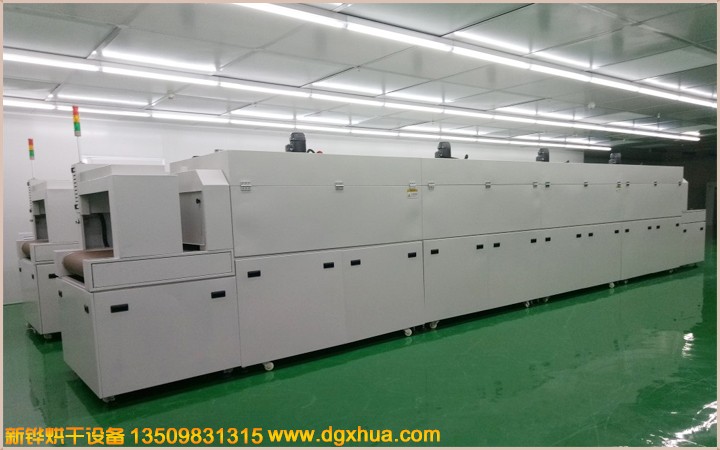

| 装备名称：IR远红外隧道炉 |
| 机械型号：XHSO-8-08-3IR |
| 机台电源: AC380V 50HZ 36KVA |
| 烘烤尺寸: 长6000×宽850×高150㎜ |
| 运送尺寸: 长8000×宽1050×高1650㎜（以实物为准） |
| 机台结构：入料口高度：150mm,进料段：1000mm,恒温段：6000mm(分3段加热）,出料段：1000mm |
| 装置定位：底部安裝承重3寸脚轮、M18腳杯高度可調+50mm 。 |
| 磨练方法：手动撑杆�；つチ贩椒ㄉ杓� 。 |
| 内箱材质：T1.2mm厚SUS430#镜面不锈钢板全密封氬弧焊，保證爐內清潔 。 |
| 外箱材质：T1.4mm 厚SS41#冷轧钢板折弯加工製作 。 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体运动封板 。 |
| 机台颜色：经防锈处置惩罚后靜電高溫粉體塗裝，整机为邹纹灰白色 。 |
| 保温结构：接纳耐高温白色硅酸铝棉，保温层厚度100mm 。 |
| 密封条：接纳?20mm耐高温双层硅胶密封条密封处置惩罚，美觀無污染 。 |
| 溫度範圍：室溫~MAX200℃，常用温度150℃ 。 |
| 溫度控制：智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型热电偶检测温度 。 |
| 溫度匀称度：空爐150℃恒溫15min后溫差±5%℃ 。 |
| 加热方法：远红外线电热管+热风循环运风 。 |
| 加热功率：32KW, 恒温状态功率：16KW. |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟 。 |
| 冷却方法: 2排可调角度轴流电扇强制风冷 。 |
| 运送网带：宽600mmT1.0*4*4mm铁复龙网带配导条纠偏装置 。 |
| 网带除尘：进料段装置除尘粘滚（可选配） 。 |
| 运送速率：减速电机配合变频器调速0.5-5m/min恣意调理 。 |
| 运送高度：运送带外貌距离地面850+50mm可调 。 |
| 清静�；ぃ郝╇姅嗦菲鳌㈦娫茨嫦虮苊馄鳌⒊瑴刈柚辜訜帷ⅠR達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際清静標準 。 |
| 防护标签：所有带电外露部位加装绝缘�；ふ�，危险处贴有高温，防触电警示标识，电柜防护品级IP54 。 |
| 供电电源：主電源接纳AC 220V/380V/ 50Hz 三相五線制 。 |
| 使用条件：情形相对湿度40%-50%,温度为20-30摄氏度 。 |
| 注重事项：烘烤的产品不可含有高濃度易燃、易爆挥发性氣體或溶剂 。 |
| 执行标准：炉温匀称度按GB9452-1988或JB/T6049-1992，电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行. |
| 参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》， |
| 手艺标准：GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》. |
| 售后服務:設備自送貨之日起质保期为1年，质保期内爆发非人为质量问题免费维修,质保期外装备配件消耗造成的故障本公司酌情收取工本費, |
| 培训服務：免费提供装备的程式編寫及输入、故障扫除、操作、一样平常維護等培训內容,免费提供一样平常技術咨詢和故障處理服務,未必期对装备使用状态举行质量跟踪 。 |
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
