产品中心PRODUCT
高温隧道炉
产品编号:

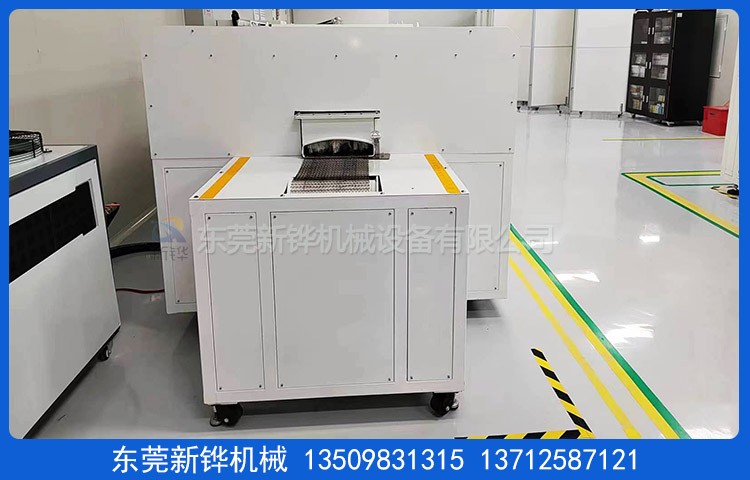

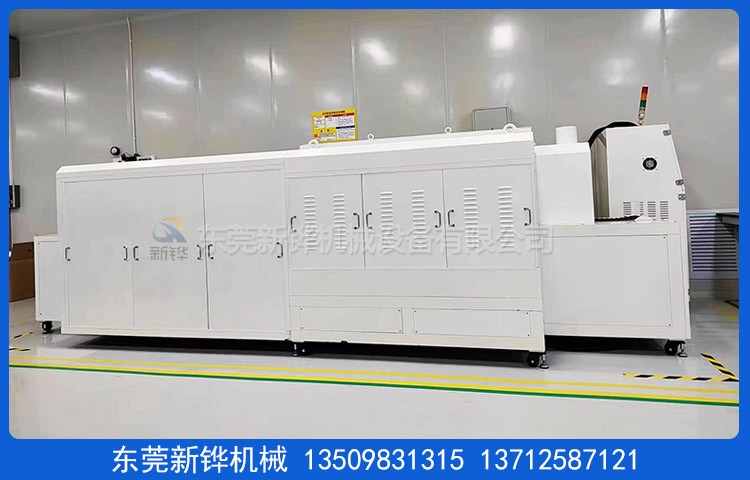

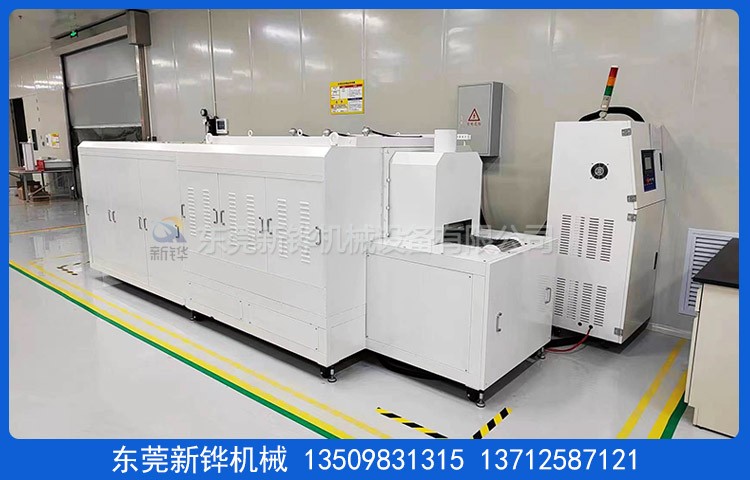

高温隧道炉
适用规模:
高温隧道炉适用于:动力电池,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新质料等.

装备名称:高温隧道炉

型号:XHSO-75-8R

 :AC380V  3φ  50HZ  25KVA

内尺寸:长16000 × 750 × 250mm

外尺寸:长21500 × 1350 × 1650mm(以实物为准)

机台结构:入料口:200mm ,进料段:2500mm ,恒温:16000mm(8段加热控制) ,出料:3000mm

炉盖磨练:单面电动掀开+手动撑杆掩护磨练.

内箱材质:T2.0mm厚SUS304#不锈钢板全密封满焊包管炉内清洁.

外箱材质:T1.5mm 厚SS41#冷板折弯加工制作.

机架材质:T2.0*40*40mm 铁方通焊接成型 ,机架整体封板.

机台定位:装置承重M20脚杯 , 3寸脚杯利便装备的牢靠和多段拼.

机台颜色:经防锈处置惩罚后静电高温粉体涂装 ,整机为邹纹灰白色2622#.

保温棉:高密度白色硅酸铝隔热保温 ,保温厚度250mm+外罩50mm.

密封条:?20mm耐高温石墨密封条密封处置惩罚 ,雅观无污染.

防护标签:装备高温部分加贴高温警示标识.

温度规模:380℃,最高温度:常温~MAX450可调.

操作方法:触摸屏+可编程控制器人机界面设定温度 ,速率 ,时间参数.

温控系统:智能温控器配合固态调解器控制, 输入模式为细密 K型热电偶;温控系统具备自动整定和PID参数的自动校正功效.

温度匀称度:恒温30分钟空炉380±8.

运风方法:经由风道疏散后顶部笔直运风 ,循环运风设计 ,匀称性佳.

运风电机:长轴型高温马达强力型多翼式风轮.

进风口:90mm调理风盘 ,排风口:90mm可调理风阀.

加热器:高温隧道炉接纳304无缝不锈钢电热管+热风循环.

加热功率:165KW, 恒温状态功率:82KW.

升温速率:约7/min,空炉常温380℃约需时间60分钟.

运送链条:宽650mm304#2062双节距不锈钢链条.

运送速率:烘干时间15分钟 ,常用0.1-1mm/min恣意调理.

运送动力:减速电机配易能变频器调速.

清静掩护:超温阻止加热并警报装置马达、电热过电流掩护控制回路短路及过载掩护

泄电断路器电源逆向避免器等…合乎国际清静标准三色信号指示灯(红色故障 ,黄色待机 ,绿色运行)所有带电外露部位加装绝缘掩护罩 ,危险处贴有警示标识 ,电柜防护品级IP54.

电力:主电源接纳AC 220V/380V/ 50Hz 三相线.

使用条件:情形相对湿度40%-50%,温度为20-30摄氏度 ,气管负载压缩空气压力大于5bar

注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4-88《电热装备/间接电阻炉基本手艺条件和通用部分》.

东莞必威官方首页官网烧结装备厂家生产:高温隧道炉,不锈钢高温隧道炉,高温工业隧道炉,高温烘烤炉,高温热风隧道炉,高温烘烤隧道炉,烧结炉,退火炉,热处置惩罚炉,高温隧道炉,网带烧结炉,网带纤焊炉,金属粉未烧结炉,烧银隧道炉等高温装备研发制造.

标准规格型号选配项目产品视频凭证客户要求设计 ,非标定制差别规格


产品先容
奇异性能客户可选设置

内胆全不锈钢氩弧焊满焊 ,避免机台自身爆发灰尘;内部清洁无尘;

双重超温掩护,清静更可靠;

内部热风循环 ,烘烤物件受热匀称;

升温时间快,温度稳固精准;

海内一流的隔热、断热、保温手艺 ,密封效果优;

机体外壳温度低 ,对室内情形温度影响较小;

多种加热及运风方凭证产品设定;节能省电、清静环保。

可充氮气气氛掩护,告竣无氧化烘烤情形。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以遵照色卡指定色彩制作。

※凭证烘烤产品搭配差别料盘/台车 ,材质有烤漆、电镀彩锌、不锈钢等 ,尺寸、规格可非标订制 ,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本入口256段可编程式欧姆龙温控仪日本OMRON温控器
温度纪录仪
入口多通道彩屏无纸纪录仪入口多通道有纸纪录仪
入口PARTLOW圆图温度纪录仪入口YOKOGAWA 48通道温度纪录仪
纪录组
手提式温度纪录器组 6点IR 电脑温度纪录器组6点~12点
计时器 30分 ,999分(标准配备) ,24H ,99H ,年月日可程式计时器。
电力输出 ,可凭证SSR、SCR、SSPR等电力自动调解器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
BETWAY·必威(西汉姆联)官方网站-Official Platform
计时器 30分 ,999分(标准配备) ,24H ,99H ,年月日可程式计时器。
电力输出 可装置SSR、SCR、SSPR等电力自动调解器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
周围辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
运动推车




烤架烤箱推车+托盘子母推车
