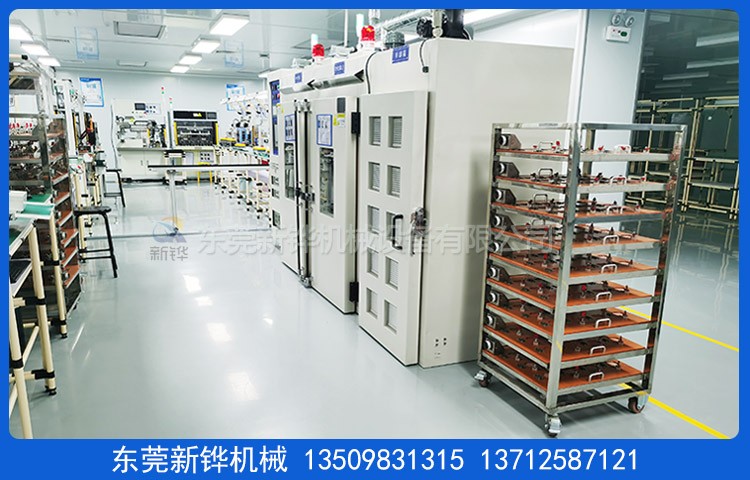

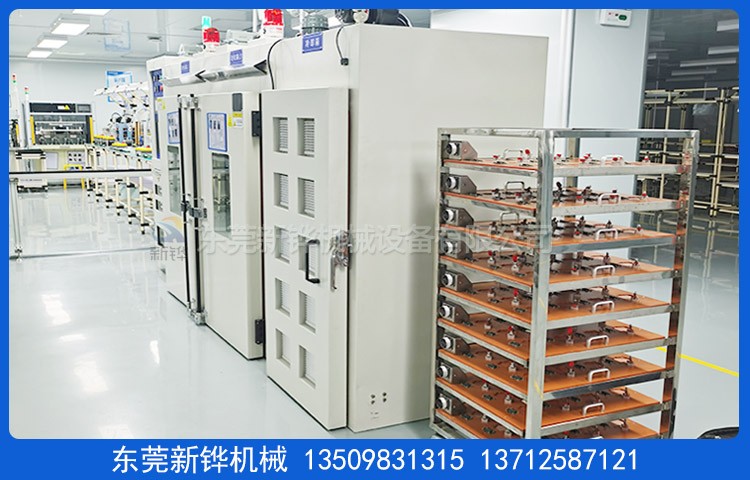

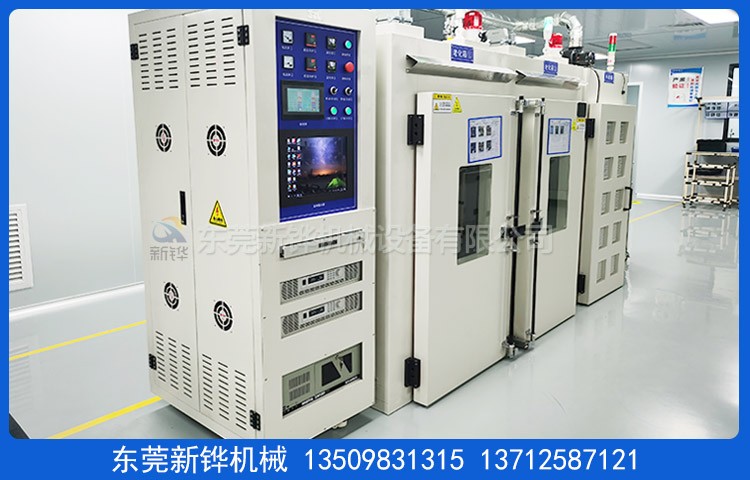

装备名称:带电运行老化房
装备型号:XHMO-240CT
装备电源:AC380V 3φ 50HZ 25KVA
内箱尺寸:宽650 × 深650 × 高 1400㎜（2箱）
外箱尺寸:宽1800 × 深880 × 高 1970㎜
总体尺寸:宽3200 × 深980 × 高 1970㎜ （控制柜+1套箱体+冷却箱）
机台结构:开门方法:单开门、单门扣、操作面板置于左侧方。
平底结构:平底加厚底板利便老化车收支。
内箱材质:T1.0mm厚SUS201#不锈钢折弯加工制作。
外箱材质:T1.2mm厚SS41#冷轧钢板折弯加工制作。
机台颜色:带电运行老化房经防锈处置惩罚后静电高温粉体涂装 ，整机为邹纹灰白色。
保温质料:高密度硅酸铝白棉 ，保温厚度50mm。
箱门密封条:接纳?20mm耐高硅胶密封条密封处置惩罚。
防护标签:装备高温部分加贴高温警示标识。
温度规模:室温~MAX150℃ ，常用温度75℃。
温度控制器:智能温度控制器 ，数字设定 ，LED显示 ，PID自动演算 ，配合SSR输出控制 ，K型热电偶检测温度。
温度匀称度:空炉75℃恒温20min后温差±2-3℃ 。
运风方法:马达由顶部经由风道疏散后从左右两侧送风吹向产品 ，中心回风 ，循环运风设计 ，匀称性佳。
运风电机:长轴型烤箱专用马达2组配强力型多翼式镀锌风轮。
加热系统:加热器:不锈钢电热管 ，装置烤箱内箱顶部 ，外部接线方法。
加热功率:启动时2箱*6KW=12KW ，恒温状态功率:6KW.
升温速率:空炉常温～70℃约需时间15分钟。
计时方法:恒温抵达自动计时(99H99M) ，计时完成声光警报自动延时关机。
行动流程:运风开关-加热开关-超温报警-计时开关-完成报警-自动关机。
老化层架:形状尺寸:长570 × 宽600 ×高1370mm
托盘尺寸:长500 × 宽570 ×高30mm
摆放数目:老化车分10层*12个/每层,单台老化车放120个产品。
老化冷却:自力冷却房经由滤网自然进风 ，接纳离心风机安排于顶部强制排风。
事情电流:收罗每个直流电机事情电流1.2A。
工位报警:显示每个不良电机所在位置并提醒。
操作系统:工控盘算机+LED显示器+键盘；接纳485通讯 ，读取产品信息 ，通讯模块、工控盘算机、LED显示器组成的电源老化监控系统。通过该系统能实时掌握老化房产品的老化状态 ，纪录被测产品电流、在盘算机上显示其状态 ，所有老化产品收罗控制由一其中控台控制配备工业级盘算机 ，实时监控 ， 缺乏格报警提醒工位,并切断不良电机电源。
收罗方法:数据收罗和盘算机控制部分组合因素体电柜； 电流收罗模块界面端子用高温电线毗连 ，讨论用航空插头与老化车上产品转接；
清静�；�:泄电断路器、电源逆向避免器、超温阻止加热、马达及电热过电流、控制回路短路及超载等�；げ⒕ㄗ爸谩虾豕是寰脖曜�；电加热与风机联动设计 ，风机未能启动时加热器无法单独启动 ，在自动关机时先关闭加热器然后延时关闭循环风机 ，避免电热器因干烧而损坏。
防护标识:所有带电外露部位加装绝缘�；ふ� ，危险处贴有警示标识 ，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制 ，情形相对湿度40%-50%,温度为20-30摄氏度。
注重事项:产品不可含有高浓度易燃、易爆挥发性气体或溶剂。
参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行；电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》；GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
售后服务:装备自送货之日起质保期为1年 ，质保期内爆发非人为质量问题免费维修；质保期外装备配件消耗造成的故障本公司酌情收取工本费；免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容；免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪。
验收标淮:装备调试完成3天内为验收时间 ，以双方签订的手艺协议书为标淮；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起50个事情日内完成 ，装置调试时间为货到工厂之日 2 个事情日内完成。
东莞必威官方首页官网机械装备厂家生产:带电运行老化房,带电老化房,运行老化测试房,电机加速老化房,电源老化房,老化房,热风烤箱,恒温老化房,真空烤箱,高温烤箱,PCB/PET丝印烤箱,LED光电烤箱,LCD压合烤箱,防爆/升降烤箱,无尘烤箱,无氧化烤箱,硅胶二次硫化烤箱,老化房等装备研发制造。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环 ，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺 ，密封效果优； 机体外壳温度低 ，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
