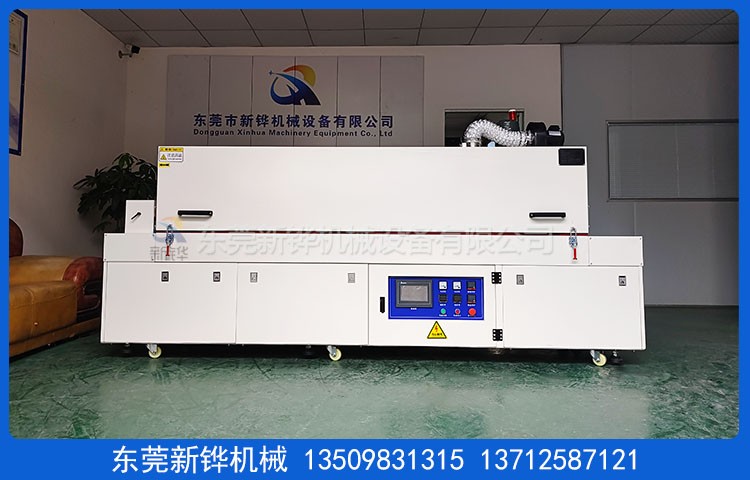

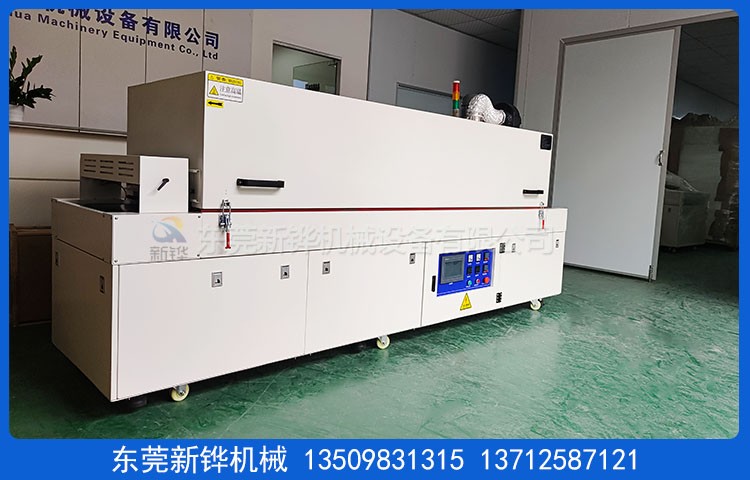

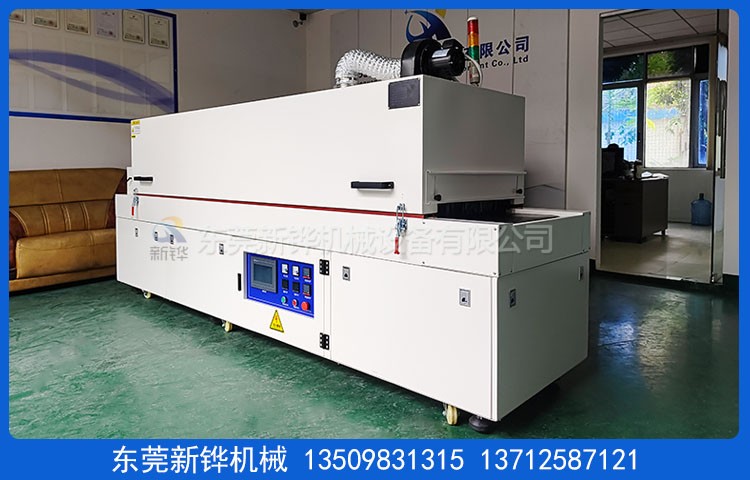

装备名称:变压器固化隧道炉
装备型号:XHSO-560-2R
机台电源:AC380V 3φ 50HZ 13KVA
烘烤尺寸:长2500×宽560×高80mm
运送尺寸:长3100×宽790×高1750mm（以实物为准）
机台结构:入料口高度:0-80mm,进料段:300mm,恒温段:2500mm（2段加热）,出料段:300mm,运送高度:750±20mm可调.
机台定位:装置承重M20脚杯,3寸脚杯利便装备的牢靠和多段拼接.
内箱材质:标1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,包管炉内清洁,无灰尘爆发.
外箱材质:标1.5mm厚SS41#冷轧钢板加工制作.
机架材质:变压器固化隧道炉接纳40*40*1.5mm厚方通焊接成型,底部装置承重3寸脚杯,脚杯高度可调, 利便装备的牢靠和对接.
机台颜色:机台焊接处焊接牢靠、打磨平整；经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.
保温质料:接纳100K高密度保温棉,保温厚度100mm,加空气层隔热保温
门密封条:2条*?20mm耐高硅胶密封条密封处置惩罚,雅观无污染.
温度规模:常用温度120℃,最高温度:常温～180℃可调.
温控系统:台达PLC及日本欧姆龙温控器+阳明SSR举行温度控制, 炉内分前、后二段举行划分控温,输入模式为台湾(华菱)细密 K型热电偶；具备自动整定和PID参数的自动更正功效; 操作面板:接纳7寸台达触摸屏集中控制.
运风方法:加热段:2500mm/1个运风马达,马达由顶部循环送风,热风经由风道疏散后从上至下后吹向产品,循环运风设计,匀称性佳;接纳长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮.
进排风口:进风口:￠90mm调理风盘,排风口:￠90mm可调理风阀.
加热器:不锈钢电热管+热风循环举行加热,加热温度匀称、稳固、温差小.
加热功率:升温状态:12KW,恒温状态:10KW.
热气接纳:出炉口内置Φ90mm管道配200W风机收罗热气从进风口循环至炉内
升温速率:约7℃/min,空炉常温～120℃约需时间30分钟.
发热管数目:6根分2组.
温度匀称度:恒温30分钟空载测120℃±3℃%（收支料口除外）
运送网带:变压器固化隧道炉接纳0.7mm特弗龙布带（玄色）,运送网有用宽560mm.
防偏装置:铁弗龙布带加防偏导条.
运送动力:10-60min走2500mm,运送速率:41-250mm/min.
运送偏向:从右向左运送（以操作职员面向机台,控制面板在机台左边为基准）
清静�；�:超温阻止加热并警报装置,马达,电热过电流�；�,控制回路短路及过载�；�,泄电断路器,电源逆向避免器等…合乎国际清静标准.
防护标识:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54.
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度.
注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.
售后服务:装备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修.
培训服务:免费提供一样平常维护,手艺咨询,故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟踪.
验收标准:本机台不含供电电源线,排风管道,以双方签订的手艺协议书为标淮.
验收时间:装备调试完成3-5天内为验收时间.
随机资料:装备交付时附装备使用说明书,主要部件说明书,软件备份各1份.
交货日期:签订条约收到订金之日起30个事情日完成.
装置调试:装置调试时间为货到工厂之日 1 个事情日内完成.
东莞必威官方首页官网烘干装备厂家生产:变压器固化隧道炉,变压器隧道炉,固化隧道炉,绝缘漆固化炉,变压器热处置惩罚隧道炉,烘干隧道炉,烘烤隧道炉,固化隧道炉,点胶隧道炉,高温隧道炉,转子隧道炉,变压器固化隧道炉,IR隧道炉,UV烘烤线,卷对卷隧道炉,涂布隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
