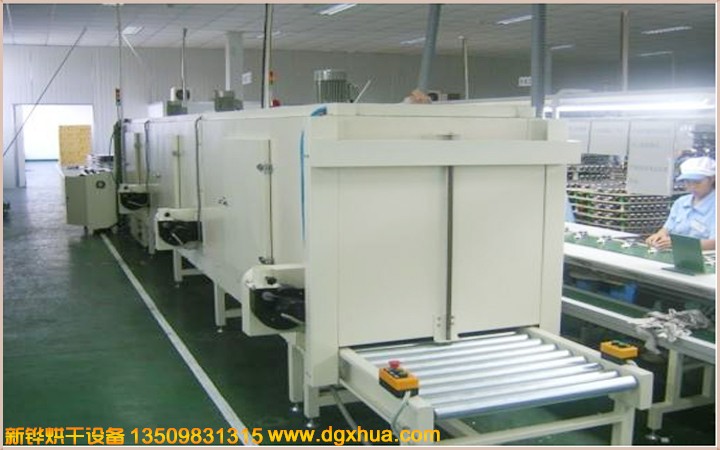

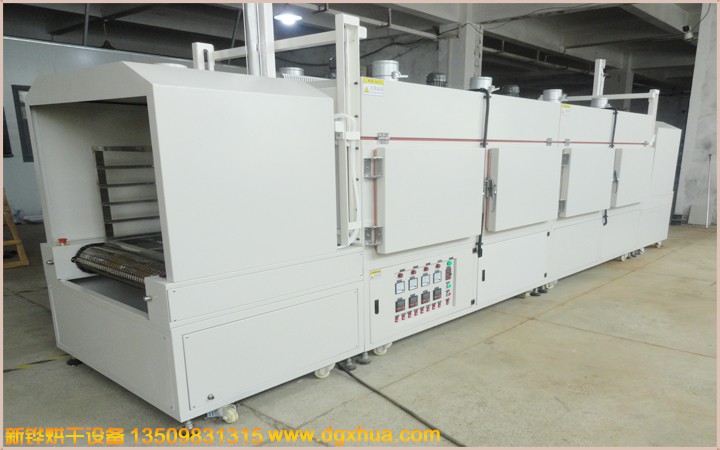

1.装备名称：水柱熔喷布隧道炉  型号： XHSO-180-5R

2.电源：AC380V  3φ  50HZ 180KVA

3.内尺寸：长15000 × 宽1800 × 高150mm

4.外尺寸：长16000 × 宽2120 × 高1450mm（以实物为准）

5.机台结构：进料段：500mm（手动调理门+垂帘），烘干段：15000mm（分5段加热控制）， 出料段：500mm（手动调理门+垂帘）。

6.磨练方法：每2米1支电动推杆掀开磨练，掀开高度450mm.

7.机台材质：内箱材质：T1.2mm厚SUS201#不锈钢板加工製作， 氬弧焊接。

8.外箱材质：T1.5mm 厚SS41#冷轧钢板折弯加工製作。

9.机架材质：T2.0*40*40mm 铁方通焊接成型，机架周围不封板，底部安裝腳轮腳杯高度可調, 利便設備的牢靠和對接。
10.机台颜色：经防锈处置惩罚后靜電高溫粉體塗裝，整机为邹纹灰白色。

11.保温结构：保温棉：高密度保温岩棉隔热保温，保温层厚度150mm。

12.密封条：?20mm耐高硅胶密封条密封处置惩罚，美觀無污染。

13.防护标签：装备高温部分加贴高温警示标识。

14.操作系统：温度规模：常用温度100℃,最高温度:常温～MAX150℃可调;

15.温控方法：台达/信捷PLC+触摸屏+联钜温度�？�配合固态调解器控制, 輸入模式為细密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功效。

温度匀称度：恒温15分钟空炉100℃±5℃.

16.运风系统：运风方法：风道疏散后左右送风吹向产品，循环运风設計，均勻性佳。

17.运风电机：長軸型烤箱馬達配強力型多翼式镀锌風輪。

18.排风口：每2米加热段直径90mm1个，共2个排气口。

19.加热器：201#不锈钢电热管，顶部加热方法。

20.加热功率：165KW, 恒温状态功率：83KW.

21.升温速率：约6℃/min,空炉常温～100℃约需时间30分钟

22.运送网带：宽1700mm铁复龙网带，钢丝运动讨论。

23.运送速率：3-15m/min恣意调理,运送高度：750±50mm。

24.运送动力：1500W减速电机配合易能变频器调速。

25.清静�；�：超溫阻止加熱並警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向避免器等…合乎國際清静標準。

26.所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54。

27.使用条件：主電源接纳AC 220V/380V/ 50Hz 三相五線制，情形相对湿度40%-50%,温度为20-30摄氏度，气管负载压缩空气压力大于5bar。
28.烘烤的产品不可含有高濃度易燃、易爆挥发性氣體或溶剂.。

29.参考标准：炉温匀称度按GB9452-1988或JB/T6049-1992执行，电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行，JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》，GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
