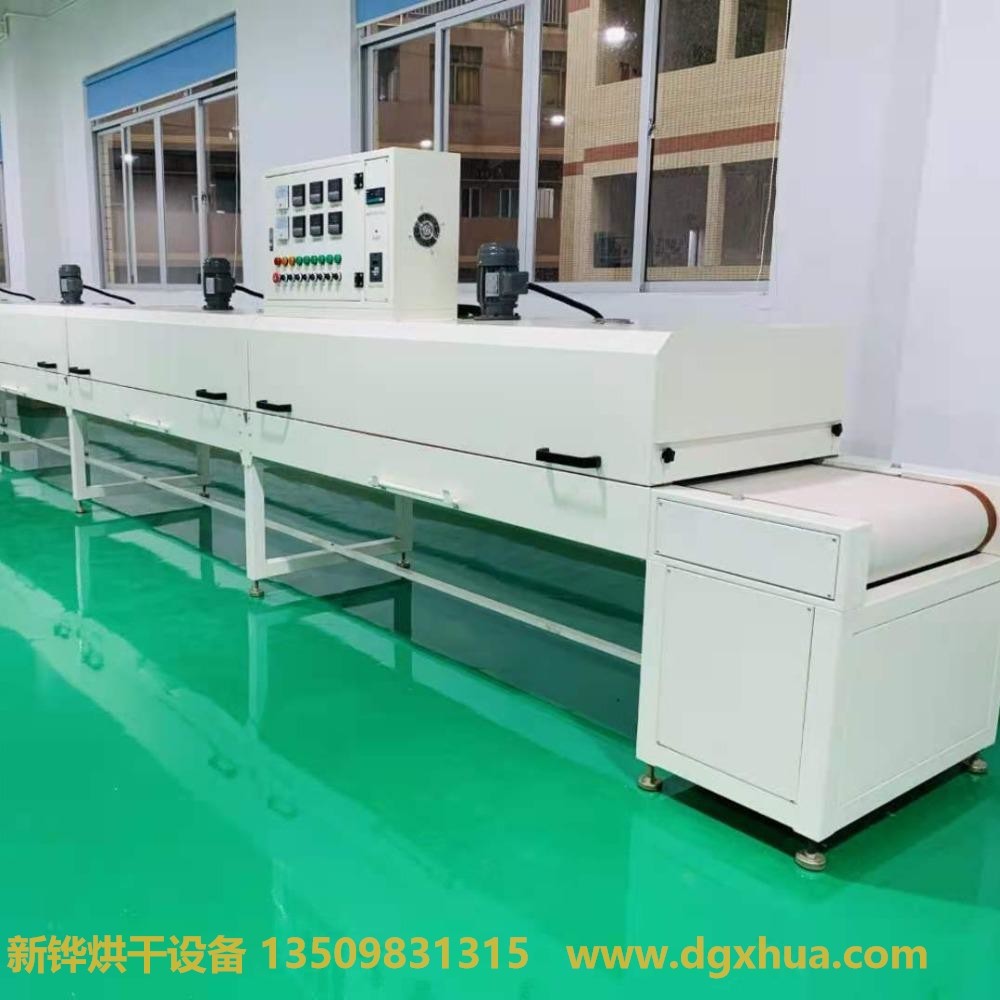

产品名称：PCB线路板隧道炉
1、外型尺寸： L4000W900H1250mm 。(尺寸可定制）
2、 烤区尺寸： L3000mm*W700mm*H150mm。质料安排区前500mm ，后500mm ，放料区与出料区加装不锈钢板。入口出口装置高度调理板 ，调理规模为30-100MM。
3、收支料口外貌保SUS201=1.5MM �；ぐ�。
4、机体分节数目：2 节.分2个烤区 ，前150MM 低温区 ，后1 个恒温区。
5、炉体接纳1.5MM/1.2MM 镀锌板折弯焊接外侧上部倒斜角。
6、炉体内壁为1.2MM SUS201 不锈钢 ，每支红外线灯管加装不锈钢反光罩。
7、 动力：1/2P 台湾东元变频器与1/2P 马达。
8、运送速率0.2~3M/min （变频调解）
9、运送载体：运送带宽700MM 接纳30*15 不锈钢扁通 ，间距46MM。双方6 分双节距高碳钢链条.。
PCB线路板隧道炉特点：
1.被烤产品内外同时受热 ，内外温差小 ，稳固形 ，稳固色 ，品质稳固；
2.烘烤速率快 ，效率高 ，可节约时间约2-6倍 ，大幅度缩短生产出货周期；
3.可局部加热 ，能源铺张少 ，省电30%以上；
4.因单位面积的能源传输量大 ，故体积小 ，省园地空间 ，省制作用度；
5.可与生产线连线使用 ，同步控制 ，镌汰不良；
6.温度可分段控制 ，以顺应产品需求 ，弹性高；
7.强制抽风装置 ，溶剂残留少 ，无危险 ，防爆,环保；
8.机壳外表温度靠近情形温度 ，事情情形恬静 ，镌汰能源铺张；
9.产品事先 ，烤后无须静置 ，缩短工时 ，镌汰被污染；
10.接纳无级恒温控制系统 ，产品品质稳固。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环 ，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺 ，密封效果优； 机体外壳温度低 ，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
